🛠️ Гайд по выбору нагрузочных устройств для тестирования аккумулятора
Одним из ключевых показателей аккумуляторной батареи (АКБ) является её ёмкость — количество энергии, которое она может накопить и отдать под нагрузкой. Чтобы точно определить реальную остаточную ёмкость аккумулятора, используется метод разрядки с помощью специального устройства — разрядно-диагностического устройства. Правильный выбор такого устройства крайне важен для получения достоверных результатов. В этой статье мы расскажем, как подобрать подходящий нагрузочный блок (разрядно-диагностическое устройство), используя в качестве примера оборудование CONBAT.
🔍 Что нужно учитывать при выборе разрядно-диагностического устройства?
Чтобы выбрать оптимальное устройство для тестирования аккумулятора, необходимо учитывать следующие параметры:
-
⚡ Напряжение цепи (группы) аккумулятора: 24 В, 48 В, 125 В, 240 В, 380 В, 480 В или другое.
-
🔋 Максимальный ток разряда: какой ток требуется для тестирования каждой цепи (ток 5-ти часового разряда =С5 ток; 10-ти часового разряда = С10; ток 20-ти часового разряда = С20)
-
🔢 Количество цепей (групп) аккумуляторов сколько групп АКБ вы планируете тестировать одновременно.
-
📊 Дополнительные функции: необходимость контроля параметров всей цепи или отдельных элементов.
📋 Пример подбора нагрузочного блока
Предположим, у вас есть две группы аккумуляторов: 48 В и 220 В.
-
Ток разряда необходим 150А
-
В группе 48 В используется 24 элемента по 2 В, а в группе 220 В — 19 элементов по 12 В.
-
Требуется контроль параметров каждого элемента (моноблока) в группе.
В этом случае вам понадобится:
-
-
- для группы 48В – разрядно-диагностическое устройство, поддерживающее напряжение 48В с максимальным током разряда 100 А. Для такой задачи подойдёт миниатюрное устройство CONBAT BCT-48/150 mini, при весе всего 8 кг, оно является незаменимым помощником любого телеком специалиста.
- для группы 220В –
- Разрядно-диагностическое устройство, поддерживающее напряжение 220В с максимальным током разряда 100 А. Нагрузочное устройство CONBAT BCT-220/150 полностью отвечает этим требованиям.
-
Для контроля отдельных элементов потребуются беспроводные модули VCM-1, которые сразу входят в комплект к каждому устройству CONBAT. Один модуль VCM-1 может контролировать до 4 элементов., поэтому для цепи 220В состоящих из 19 элементов, потребуется всего 5 датчиков (модулей VCM-1)А. вот если бы в цепи применялись 2В моноблоки, то их было был уже не 19 шт, а 110 штук, тогда, модулей потребовалось бы 28 штук. Благо в стандартный набор устройства CONBAT BCT-220/150 (на напряжение 220В и ток разряда до 150А) входит 32 датчика (30 датчиков основных и 2 запасных).
⚡ Как выбрать напряжение нагрузочного блока?
Напряжение, указанное в характеристиках устройства (например, 48 В, 220 В), — это номинальное значение, а также указан максимальный ток. Пример: BCT-48/150. Здесь 48В – нормальное напряжение АКБ, а 150 – это максимальный разрядный ток.
Однако все разрядно-диагностические устройства работают в определённом диапазоне напряжений. Для некоторых новых моделей указано максимальное значение напряжения и максимальный ток.
Нередко нужно протестировать только один аккумулятор 2 Вили 12 В. Для таких случаев подойдет уже разрядно-зарядное устройство BCT-C-12/100, которое работает в диапазоне от 1 до 12 В и выдает ток до 100 А.
Для выбора устройства лучше всего использовать таблицу подбора, где указаны минимальное и максимальное рабочее напряжение устройства, а также сила тока в этом диапазоне.
| Ток, А | Диапазон рабочего напряжения, В | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| МОДЕЛЬ | Min | Max | 2 | 8 | 10 | 15 | 20 | 40 | 60 | 69 | 80 | 220 | 260 | 300 | 380 | 400 | 480 | 600 | 700 |
| Телекоммуникации и связь | |||||||||||||||||||
| BCT-48/150 MINI | 20 | 60 | — | — | — | — | 75 | 150 | 150 | — | — | — | — | — | — | — | — | — | — |
| BCT-O-48/150 | 20 | 60 | — | — | — | — | 75 | 150 | 150 | — | — | — | — | — | — | — | — | — | — |
| BCT-48/300 | 20 | 60 | — | — | — | — | 150 | 300 | 300 | — | — | — | — | — | — | — | — | — | — |
| BCT-48/300 EXT – НОВИНКА! | 10 | 60 | — | — | 200 | 200 | 300 | 300 | 300 | — | — | — | — | — | — | — | — | — | — |
| BCT-O-48/300 | 20 | 60 | — | — | — | — | 150 | 300 | 300 | — | — | — | — | — | — | — | — | — | — |
| BCT-60/120 | 8 | 80 | — | 60 | 60 | 120 | 120 | 120 | 120 | 120 | 120 | — | — | — | — | — | — | — | — |
| BCT-60/150 | 40 | 69 | — | — | — | — | — | 100 | 150 | 150 | — | — | — | — | — | — | — | — | — |
| BCT-60/300 | 40 | 69 | — | — | — | — | — | 200 | 300 | 300 | — | — | — | — | — | — | — | — | — |
| Ток, А | Диапазон рабочего напряжения, В | ||||||||||||||||||
| МОДЕЛЬ | Min | Max | 2 | 6 | 12 | 24 | 48 | 95 | 110 | 150 | 190 | 220 | 260 | 270 | 300 | 400 | 480 | 600 | 700 |
| Промышленность и энергетика | |||||||||||||||||||
| BCT-100/50 | 90 | 150 | — | — | — | — | — | 50 | 50 | 50 | — | — | — | — | — | — | — | — | — |
| BCT-100/100 | 90 | 150 | — | — | — | — | — | 100 | 100 | 100 | — | — | — | — | — | — | — | — | — |
| BCT-100/300 | 90 | 150 | — | — | — | — | — | 300 | 300 | 300 | — | — | — | — | — | — | — | — | — |
| BCT-220/60 | 95 | 260 | — | — | — | — | — | 30 | 30 | 30 | 60 | 60 | 60 | — | — | — | — | — | — |
| BCT-220/50 | 95 | 270 | — | — | — | — | — | 30 | 30 | 30 | 50 | 50 | 50 | 50 | — | — | — | — | — |
| BCT-O-220/60 | 95 | 260 | — | — | — | — | — | 30 | 30 | 30 | 60 | 60 | 60 | — | — | — | — | — | — |
| BCT-220/150 | 95 | 300 | — | — | — | — | — | 75 | 75 | 75 | 150 | 150 | 150 | 150 | 150 | — | — | — | — |
| BCT-O-220/150 | 95 | 300 | — | — | — | — | — | 75 | 75 | 75 | 150 | 150 | 150 | 150 | 150 | — | — | — | — |
| Большая энергетика и атомные электростанции | |||||||||||||||||||
| BCT-300/300 | 95 | 300 | — | — | — | — | — | 150 | 150 | 150 | 300 | 300 | 300 | 300 | 300 | — | — | — | — |
| Ток, А | Диапазон рабочего напряжения, В | ||||||||||||||||||
| МОДЕЛЬ | Min | Max | 2 | 6 | 12 | 24 | 48 | 96 | 110 | 130 | 190 | 220 | 260 | 300 | 380 | 400 | 480 | 600 | 700 |
| Источники бесперебойного питания | |||||||||||||||||||
| BCT-600/30 | 300 | 600 | — | — | — | — | — | — | — | — | — | — | — | 30 | 30 | 30 | 30 | 30 | — |
| BCT-С-600/30 – с зарядным устройством | 300 | 600 | — | — | — | — | — | — | — | — | — | — | — | 30 | 30 | 30 | 30 | 30 | — |
| BCT-600/60 | 300 | 600 | — | — | — | — | — | — | — | — | — | — | — | 60 | 60 | 60 | 60 | 60 | — |
| BCT-600/100 | 300 | 600 | — | — | — | — | — | — | — | — | — | — | — | 100 | 100 | 100 | 100 | 100 | — |
| BCT-700/50 | 400 | 700 | — | — | — | — | — | — | — | — | — | — | — | 50 | 50 | 50 | 50 | 50 | 50 |
| Ток, А | Диапазон рабочего напряжения, В | ||||||||||||||||||
| МОДЕЛЬ | Min | Max | 0.5 | 6 | 8 | 12 | 15 | 54 | 64 | 85 | 96 | 110 | 140 | 150 | 265 | 280 | 285 | 300 | 480 |
| Универсальные и специализированные устройства | |||||||||||||||||||
| BCT-С-12/100 – с зарядным устройством | 0.9 | 20 | 100 | 100 | 30 | 30 | 30 | — | — | — | — | — | — | — | — | — | — | — | — |
| BCT-240/150 MINI – НОВИНКА! | 8 | 285 | — | — | 150 | 150 | 150 | 110 | 80 | 70 | 70 | 60 | 60 | 30 | 30 | 25 | 25 | — | — |
| BCT-240/300 MINI – НОВИНКА! | 8 | 285 | — | — | 300 | 300 | 300 | 280 | 220 | 140 | 140 | 120 | 120 | 60 | 60 | 55 | 55 | — | — |
| BCT-240/300 EXT – НОВИНКА! | 8 | 285 | — | — | 300 | 300 | 300 | 300 | 300 | 280 | 280 | 240 | 240 | 120 | 120 | 110 | 110 | — | — |
| BCT-300/120 | 8 | 300 | — | — | 60 | 60 | 120 | 120 | 120 | 120 | 120 | 120 | 60 | 60 | 60 | 60 | 60 | 60 | — |
| BCT-480/120 | 8 | 480 | — | — | 60 | 60 | 120 | 120 | 120 | 120 | 120 | 120 | 60 | 60 | 60 | 35 | 35 | 35 | 35 |
| BCT-O-96/200 | 1.6 | 120 | 60 | 180 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | — | — | — | — | — | — | — | — |
| BCT-O-96/300 – НОВИНКА! | 8 | 110 | — | — | 300 | 300 | 300 | 300 | 300 | 200 | 200 | — | — | — | — | — | — | — | — |
| BCT-М-600/600 – без нагрузки! | 0 | 600 | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| BCT-М-600/1000 – без нагрузки! | 0 | 600 | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| Ток, А | Диапазон рабочего напряжения, В | ||||||||||||||||||
| МОДЕЛЬ | Min | Max | 2 | 15 | 20 | 40 | 60 | 80 | 120 | 144 | 190 | 220 | 260 | 300 | 380 | 400 | 480 | 600 | 700 |
| Устройства серии BSL | |||||||||||||||||||
| BSL-12/20 | 0 | 20 | 20 | 20 | 20 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| BSL-4-12/20 – 4-х канальное! | 0 | 20 | 4х20 | 4х20 | 4х20 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| BSL-48/20 | 0 | 60 | 20 | 20 | 20 | 20 | 20 | — | — | — | — | — | — | — | — | — | — | — | — |
| BSL-60/20 | 0 | 80 | 20 | 20 | 20 | 20 | 20 | 10 | — | — | — | — | — | — | — | — | — | — | — |
| BSL-120/20 | 0 | 144 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | — | — | — | — | — | — | — | — | — |
| Тестеры аккумуляторных батарей (внутреннего сопротивления и не только) | |||||||||||||||||||
| CONBAT RTA545 | 0 | 16 | – | + | + | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| CONBAT CTU-6000 | 0 | 16 | + | + | + | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| CONBAT RT1000C | 0 | 600 | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
🔋 Как выбрать ток нагрузочного блока?
Как уже подмечено выше и отражено в таблице у разрядных устройств может быть разный ток в разном диапазоне напряжений, а максимальный разрядный ток указана в модели устройства через /. Поэтому для подбора лучше обратиться к таблице выше или спросить консультацию.
📊 Контроль отдельных элементов цепи

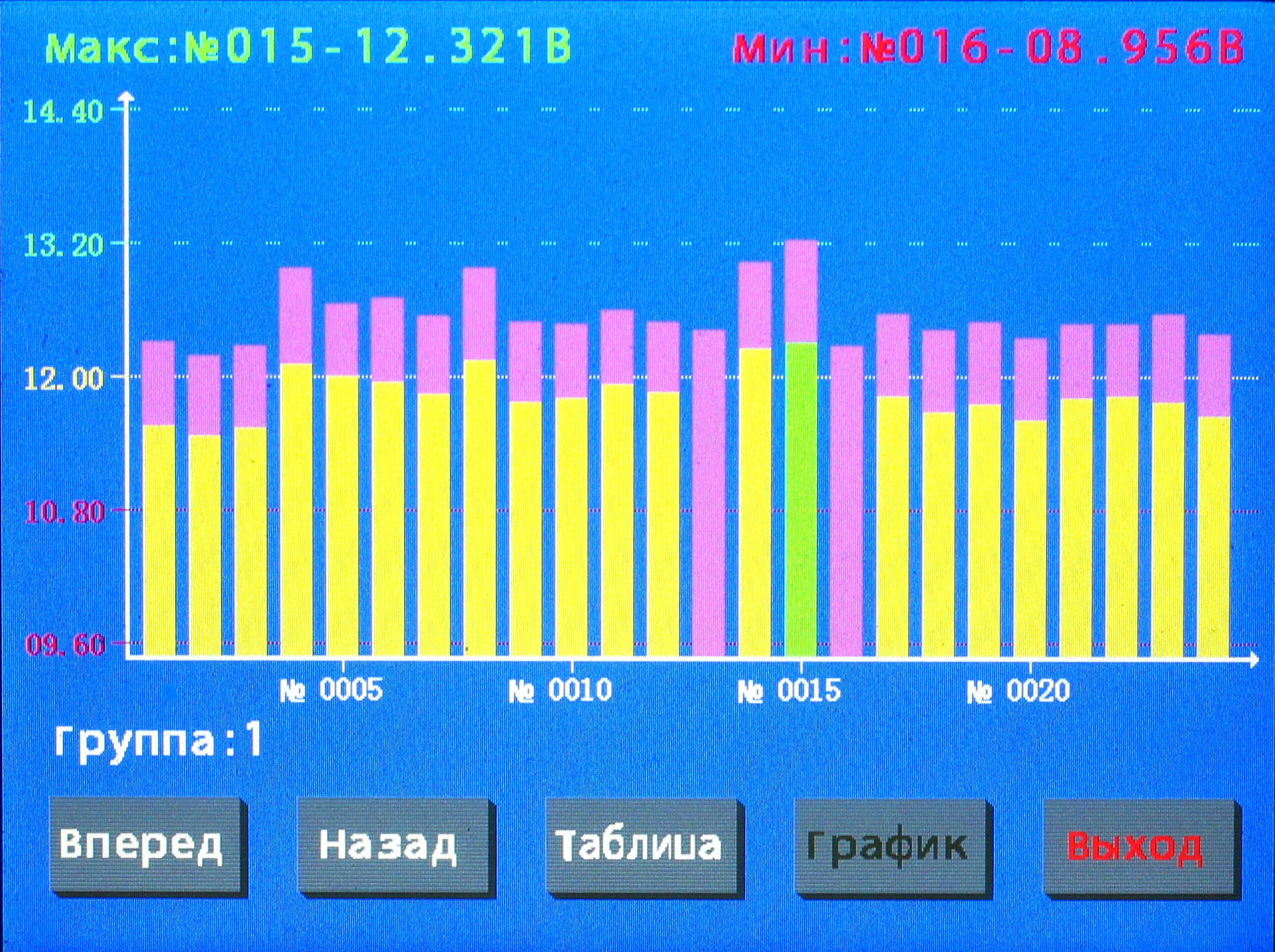

Для мониторинга параметров каждого элемента аккумуляторной цепи используются модули VCM-1. Они измеряют напряжение каждого элемента и передают данные в основной блок по радио каналу в нелицензируемом частном диапазоне 433Мгц. Это значительно упрощает процесс тестирования аккумулятора, так как оператору не нужно вручную измерять напряжение каждого элемента. Данные сразу отображаются на основном блоке в режиме реального времени в отличие от аналогов других производителей, где данные необходимо выгружать отдельно после окончания теста.
Каждый модуль VCM-1 может контролировать до 4 элементов, поэтому количество модулей зависит от общего числа элементов в цепи. Например, для цепи из 60 элементов потребуется 15 модулей VCM-1.
Модели датчиков VCM-1 по типу аккумуляторов:
- Свинцово-кислотные аккумуляторы – VCM-1
- Никель-кадмиевые аккумуляторы – VCM-1 NiCd
- В случае если необходимы проводные датчики – VCM-1W.
🎯 Заключение
Выбор разрядно-диагностического устройства зависит от напряжения и тока вашей цепи, а также от необходимости контроля отдельных элементов. Устройства CONBAT предлагают широкий диапазон настроек и дополнительных функций, таких как модули VCM-1?, что делает их универсальным решением для тестирования аккумуляторов. Каждое разрядно-диагностическое устройство CONBAT может быть сопряжено друг с другом для увеличения силы тока разряда через специальный коммуникационный порт.
Наличие специализированных токовых клещей в комплекте добавляет в устройства функцию добавления мощности к уже имеющейся нагрузке другого производителя или для стабилизации тока нагрузки какого либо оборудования, подключенного к аккумулятора (при тестировании на реальную нагрузку)
Если вам нужно протестировать цепи с нестандартными параметрами, обратитесь к нам для консультации и подбора оборудования CONBAT. Так же мы можем изготовить нагрузочный блок с индивидуальными характеристиками. Это делает их оборудование гибким и удобным для различных задач.
🌟 Почему выбирают CONBAT?
-
🛠️ Высокая точность тестирования аккумулятора.
-
🔧 Широкий диапазон напряжений и токов.
-
📊 Возможность контроля отдельных элементов с помощью модулей VCM-1.
- 🚀 Гарантия 5 лет
-
📋Программное обеспечение Battery Wizard для построения отчетов на русском языке.
Надеемся, это руководство поможет вам выбрать подходящее разрядно-диагностическое устройство для тестирования аккумуляторов! 🚀
