Тестер аккумуляторных батарей CONBAT RT1000

Цена по запросу

Измерение сопротивления: 0-1000 мОм. Точность 0,01 мОм
Тестируемые аккумуляторные батареи: 0-6000 Ач
Диапазон измерения постоянного напряжения: – 2450.00 + 2450.00 мВ пост. тока. Точность 0,01 мВ.
– 24.5000 + 24.5000 В пост. тока. Точность 0,1 мВ.
– 600.000 + 600.000 В пост. тока. Точность 1 мВ.
Диапазон измерения переменного напряжения: – 300.000 + 300.000 В перем. тока. Точность 10 мВ. (частота 45-500Гц)
Безопасность (защита от перенапряжения): 600В Cat III
Хранение результатов тестирования в устройстве: 300 000 измерений (Настройка до 9999 местоположений, 9999 групп в каждой до 9999 аккумуляторов)
Интерфейсы передачи данных: Bluetooth (PC и DMA-35), RFID
Размеры: 96x35x150 мм
Вес тестера: 0,45 кг
Выгрузка данных: CSV, BatteryWizard Online
Страна производства Китай

Товары и услуги можно приобрести по счету с НДС. Для выставления счета, добавьте товар или услуги в корзину и оформите заказ. Или напишите на электронную почту. Физические лица обслуживаются в фирменном магазине на маркетплейсах ОЗОН и WB

Артикул: BS-RT1000G Категория:
Описание

О приборе CONBAT RT1000

Товар находится в архиве (продажа приостановлена)

Тестеры аккумуляторов CONBAT RT1000 измеряют напряжение, сопротивление на 2-х частотах – 1000 Гц и 3 Гц, что дает большую информативность о состоянии аккумуляторов, нежели тестирование на частоте только 22Гц или 1000Гц.

Измерения производятся одновременно в течение 1 секунды и записываются в память устройства. По окончанию измерений, файл по беспроводному каналу связи – Bluetooth передается на ПК, где производится дальнейший анализ измеренных величин. Данные выгружаются в формате CSV-файла и открываются на любом ПК.

Но наиболее качественное обслуживание аккумуляторов производится в тех компаниях, где применяется программное обеспечение для управления парком АКБ Battery Wizard Online. Т.е. создана база данных аккумуляторов, где хранится вся история измерений по каждой конкретной батареи. Таким образом можно наблюдать за динамикой изменений параметров внутреннего сопротивления и предпринимать корректировочные действия для продления срока службы аккумуляторов.

Тестеры аккумуляторов CONBAT RT1000 имеют следующие функции:

  • Измерение электрического сопротивления аккумуляторных батарей на частоте 1000Гц
  • Измерение сопротивления переноса заряда аккумуляторных батарей на частоте 3Гц
  • Измерение напряжения аккумуляторных батарей с точностью 0,00001В (0,01 мВ)
  • Измерение напряжения групп аккумуляторов до 600В
  • Измерение напряжения и тока разряда аккумуляторов до 600В и 600А
  • Измерение переменного напряжения до 300В
  • Измерение падения напряжения на межэлементных соединениях аккумуляторов

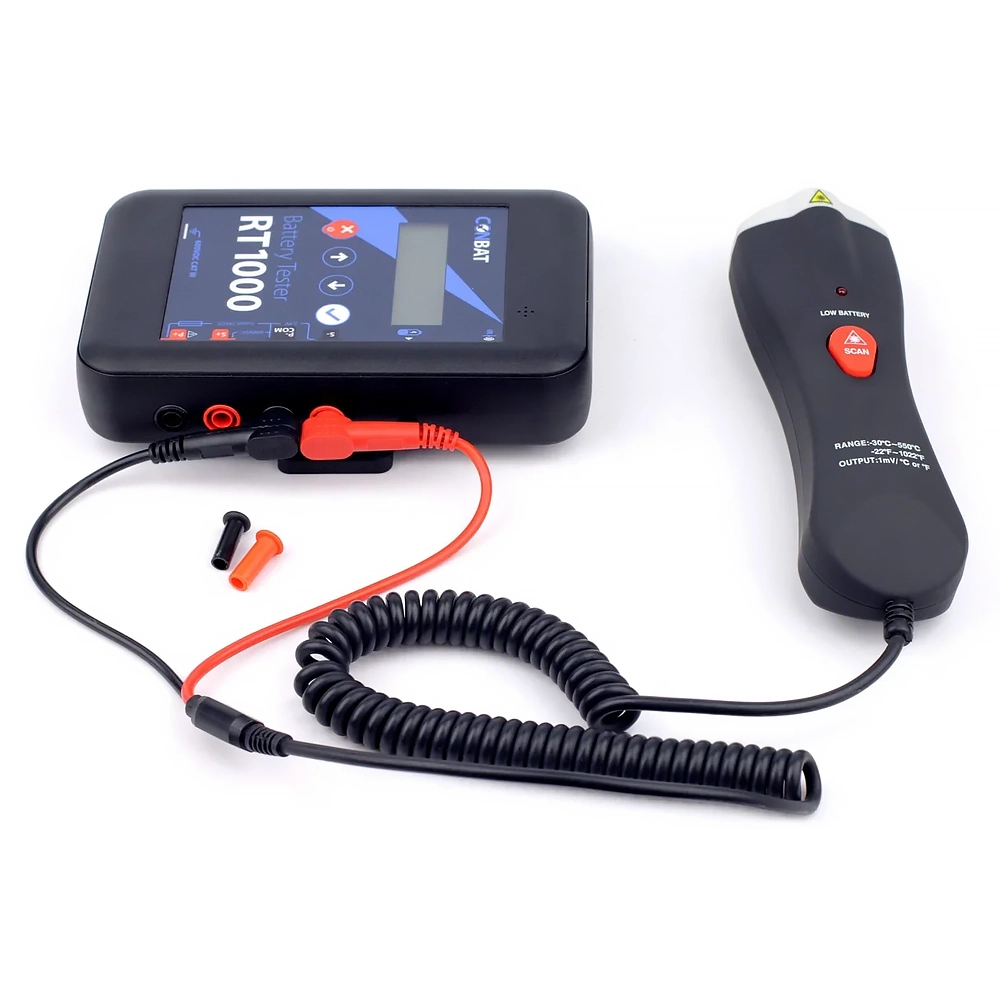

  • Измерение и регистрация температуры аккумуляторов (с помощью внешнего датчика)
  • Измерение и регистрация плотности электролита аккумуляторов (с помощью внешнего датчика)
  • Хранение данных 9999 различных групп аккумуляторных батарей (до 300 000 значений)

Введение в технологию. Чем RT1000 лучше других?

Потеря емкости аккумуляторами происходит как со временем при естественном процессе «старения», так и не благоприятными условиями эксплуатации или неправильным применением. Также довольно часто встречаются случаи брака при производстве или неправильной транспортировке. Измерение внутреннего сопротивления аккумуляторных батарей – это единственный быстрый и качественный способ оценки состояния аккумуляторных батарей. Сравнение значений измеренного внутреннего сопротивления аккумуляторов, одинаково хорошо работает как для оценки качества аккумуляторов, поставляемых в одной партии при тестировании на складе, а также для цепочек (групп АКБ) при тестировании на объекте, где они установлены и эксплуатируются. Как известно, для свинцово-кислотных аккумуляторов увеличение сопротивления аккумуляторных батарей на 40-50% и более соответствует потери 20% и более остаточной емкости. Рекомендации международных стандартов EUROBAT и IEEE, а также российские ГОСТ, не рекомендуют использование аккумуляторов с остаточной емкостью менее 80% (для свинцово-кислотных аккумуляторных батарей)*.

*уточняйте параметры для других типов аккумуляторов

Conbat RT1000 измеряет 2 сопротивления: электрическое сопротивление и сопротивление переноса заряда.

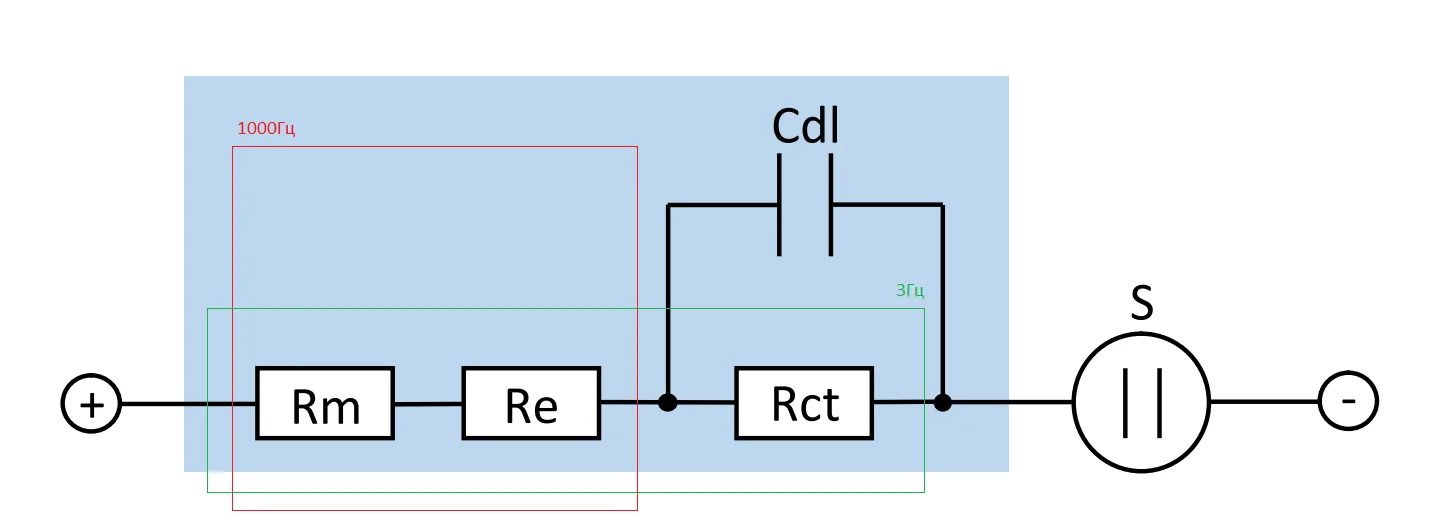

Эквивалентная схема Рэндлса для аккумулятора
Где: Rm — сопротивление токоведущих деталей (омическое) – решёток пластин, межэлементных соединений, полюсных выводов и т.д.; Re — сопротивление электролита; Cdl — емкость, которая образуется в результате распределением ионов по поверхности пластин (поляризация); Rct — сопротивление переноса заряда.

На высоких частотах (1000 Гц) измеряется активная часть импеданса (полного сопротивления). Все электрохимические реакции закорочены Cdl. Таким образом сопротивление представляет собой сумму Rm + Re. Это электрическое сопротивление в основном отражает состояние токоведущих деталей и проводимость электролита. Состояние активного материала и передача заряда не учитываются. Данный вид измерений подходит для батарей с большими токами разряда (например стартерные и тяговые аккумуляторы или аккумуляторы для ИБП). Метод не подходит для диагностики батарей, которые должны отдавать постоянный ток в течение более длительного периода (стационарное применение).

В случае измерений на низких частотах (в нашем случае это 3Гц), блокируется Cdl и ток протекает через последовательное сопротивление Rm + Re + Rct. Измеряемое сопротивление — сопротивление по постоянному току, учитывающее также сопротивление переноса заряда. Далее мы выделяем Rct — сопротивление переноса заряда и анализируем именно его. Анализ изменений или отклонений Rct важно для аккумуляторов, которые должны отдавать постоянный ток в течение длительного времени — стационарное применение (энергетика, телекоммуникации и др).

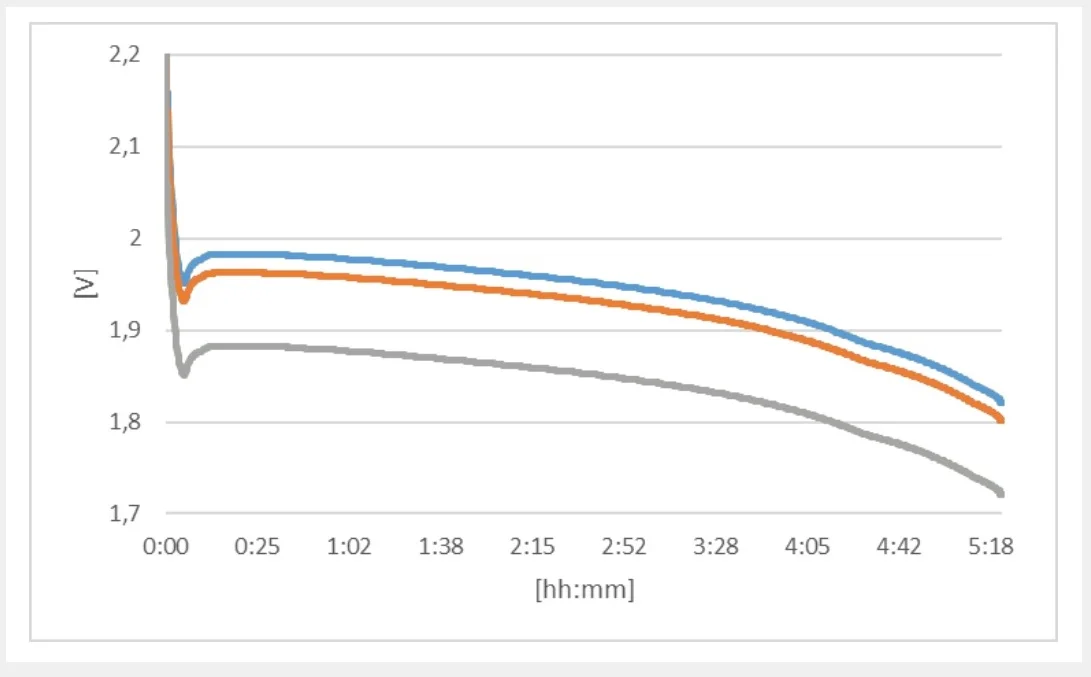

resistance graph 1
На рисунке изображено падение напряжения, которое пропорционально разрядному току. Такие отклонения видны в самом начале разряда. Потери в токоведущих деталях аккумуляторов подчинаются закону Ома. Синяя кривая соответствует значению сопротивления нового аккумулятора, оранжевая и серая кривые справедливы для аккумуляторов, имеющих увеличенное внутренние сопротивление (Rm увеличены) и, таким образом, смещены параллельно их значениям напряжения.

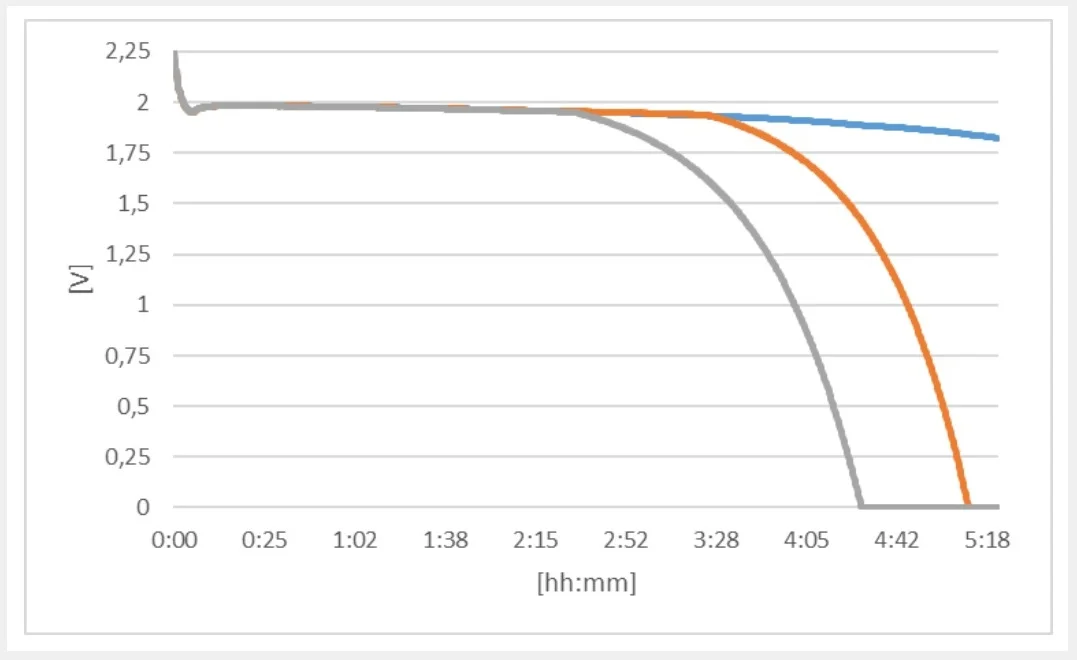

resistance graph 2
Электрохимические факторы в аккумуляторных батареях очень трудно предсказать. В начале разряда все элементы аккумуляторной батареи разряжаются одинаково, однако некоторые из них «падают» быстрее. Часто это сразу не видно и проявляется к концу разряда. Синяя кривая соответствует аккумулятору с емкостью 100% и нормальным значением сопротивления, а оранжевая и серая — аккумуляторам, у которых увеличено сопротивление переноса заряда и одни смещены во времени влево.

Возможности применения

  • Входной контроль аккумуляторов на складе
  • Подбор моноблоков в аккумуляторную батарею по параметрам
  • Ввод в эксплуатацию и контроль качества монтажа
  • Управление гарантийными обязательствами поставщиков
  • Проверка аккумуляторных батарей без отключения от нагрузки
  • Вывод из эксплуатации и списание отработанных аккумуляторных батарей
  • Прогнозирование бюджетов на закупку новых аккумуляторных батарей

Функциональные возможности

  • Измерение электрического сопротивления на частоте 1000Гц
  • Измерение сопротивления переноса заряда на частоте 3Гц
  • Измерение напряжения с точностью 0,00001В
  • Измерение напряжения групп до 600В
  • Измерение напряжения и тока разряда до 600В и 600А
  • Измерение переменного напряжения до 300В
  • Измерение падения напряжения на межэлементных соединениях
  • Измерение температуры и плотности электролита (с внешними датчиками)

Области применения

  • Телекоммуникационные системы и Связь
  • Энергетические компании и электросети
  • Источники бесперебойного питания и ЦОД
  • Тяговые применения
  • Промышленные предприятия
  • Объекты критической инфраструктуры
  • Сервисные и ремонтные организации

Преимущества прибора CONBAT RT1000

  • Скорость измерений — менее 1 сек
  • Подходит для всех типов аккумуляторных батарей (2 частоты измерения — 1000Гц и 3Гц)
  • Высокая точность измерений 0,01 мВ
  • Напряжение, сопротивление, температура, плотность электролита — все измерения в одном месте
  • Простая идентификация аккумуляторных батарей по RFID меткам
  • Беспроводная технология передачи данных на ПК по Bluetooth в формате CSV
  • Русскоязычное программное обеспечение BatteryWizard Online
  • Внесено в госреестр средств измерений

Артикулы и их комплектация:

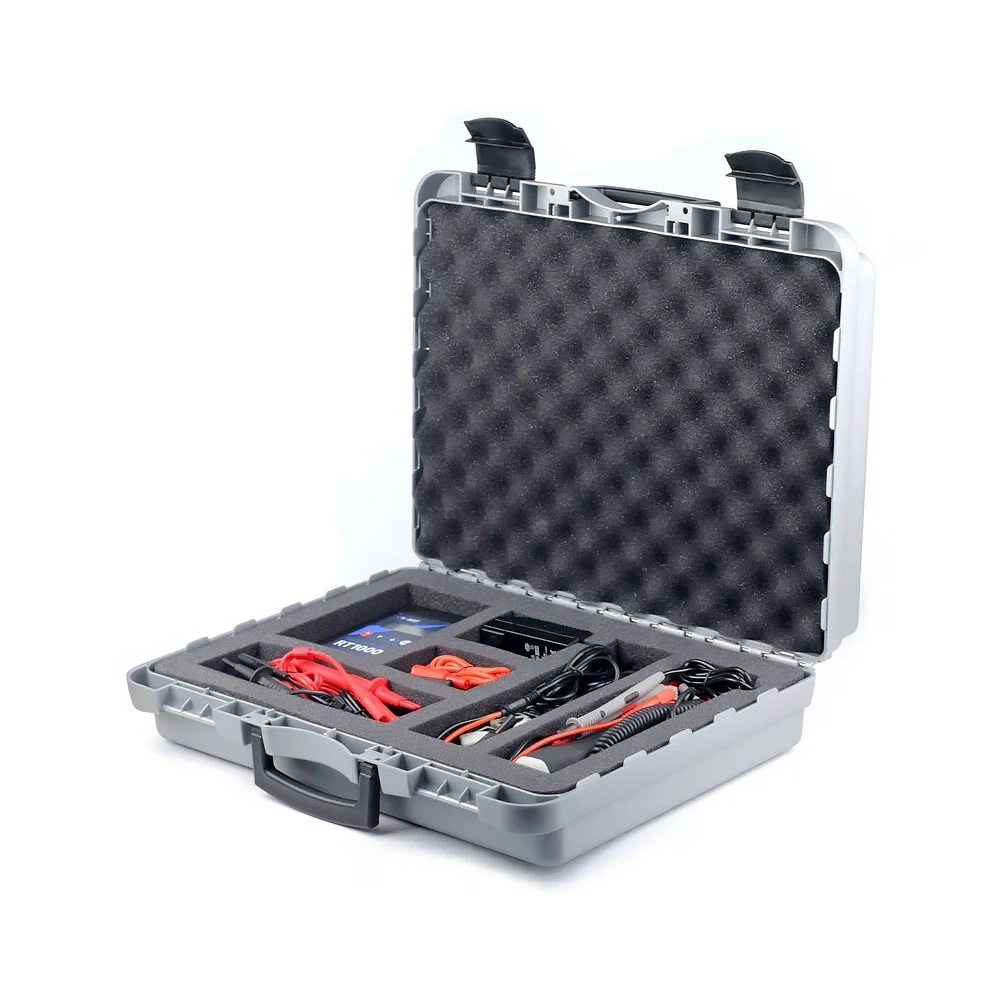

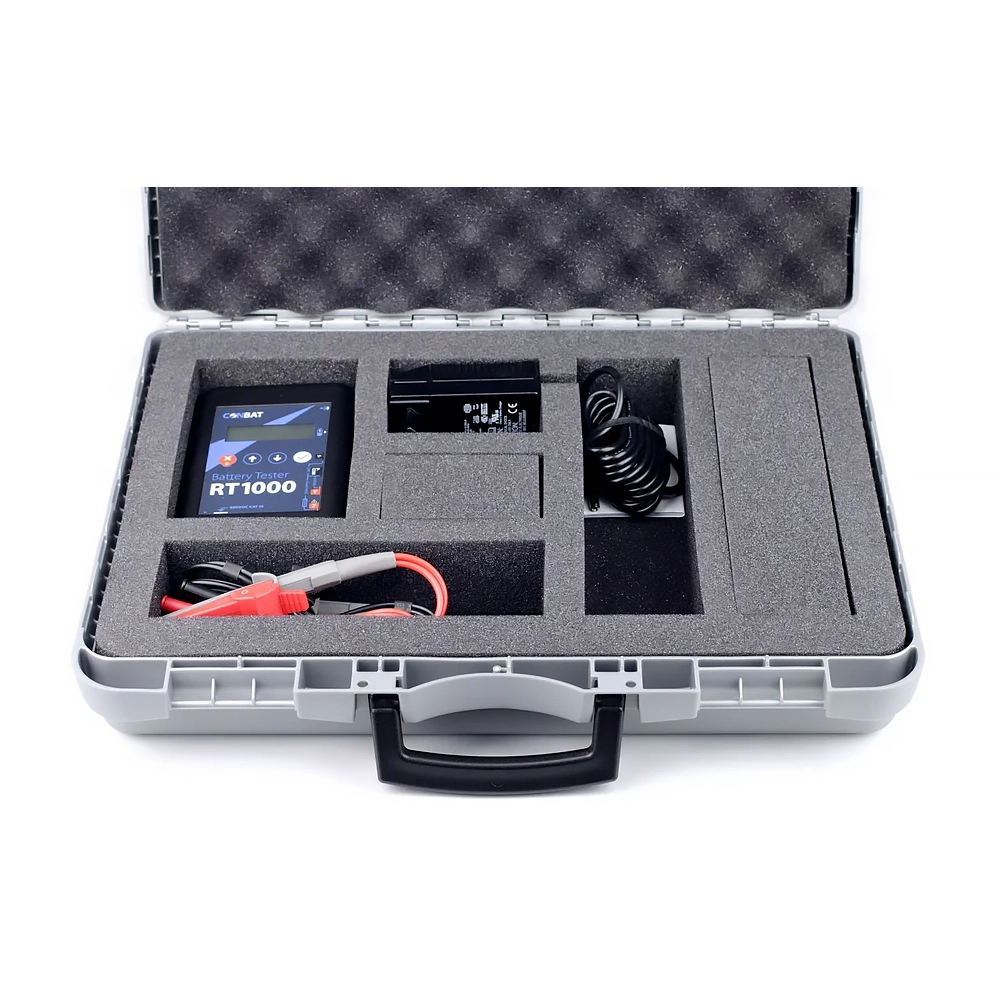

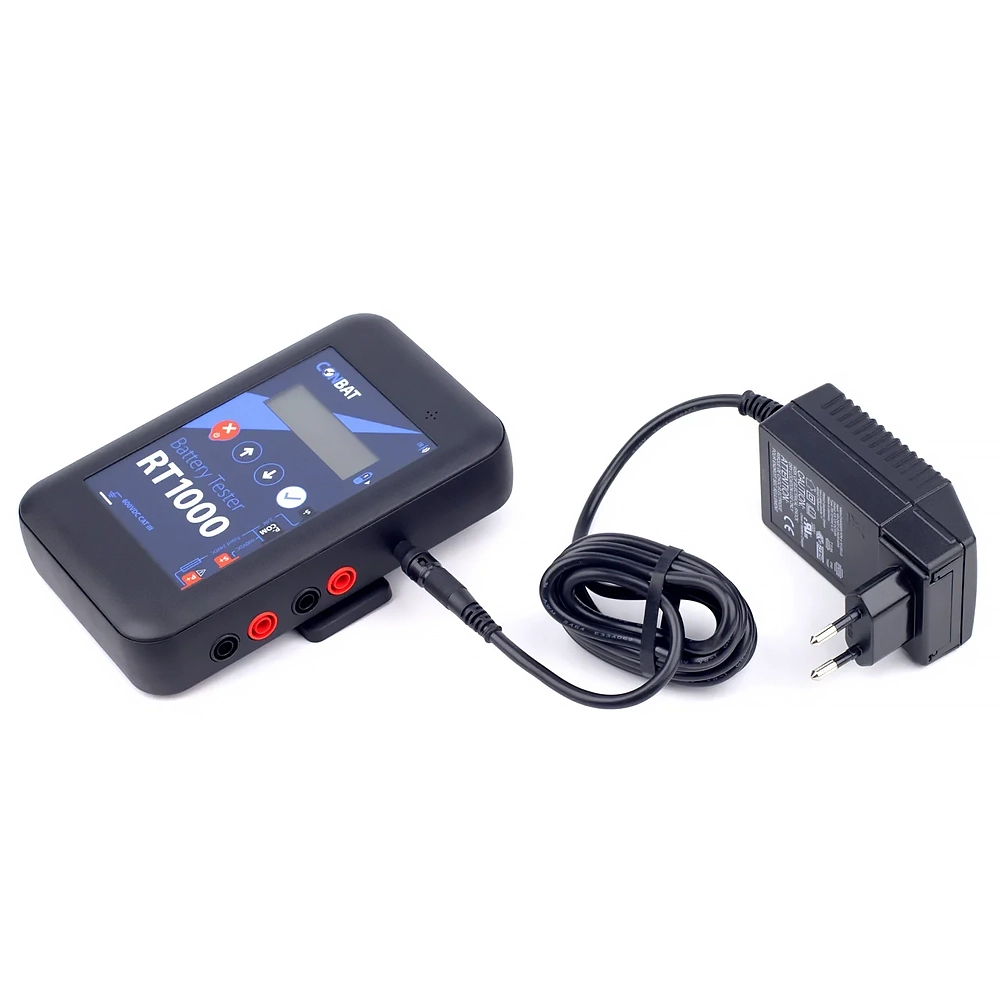

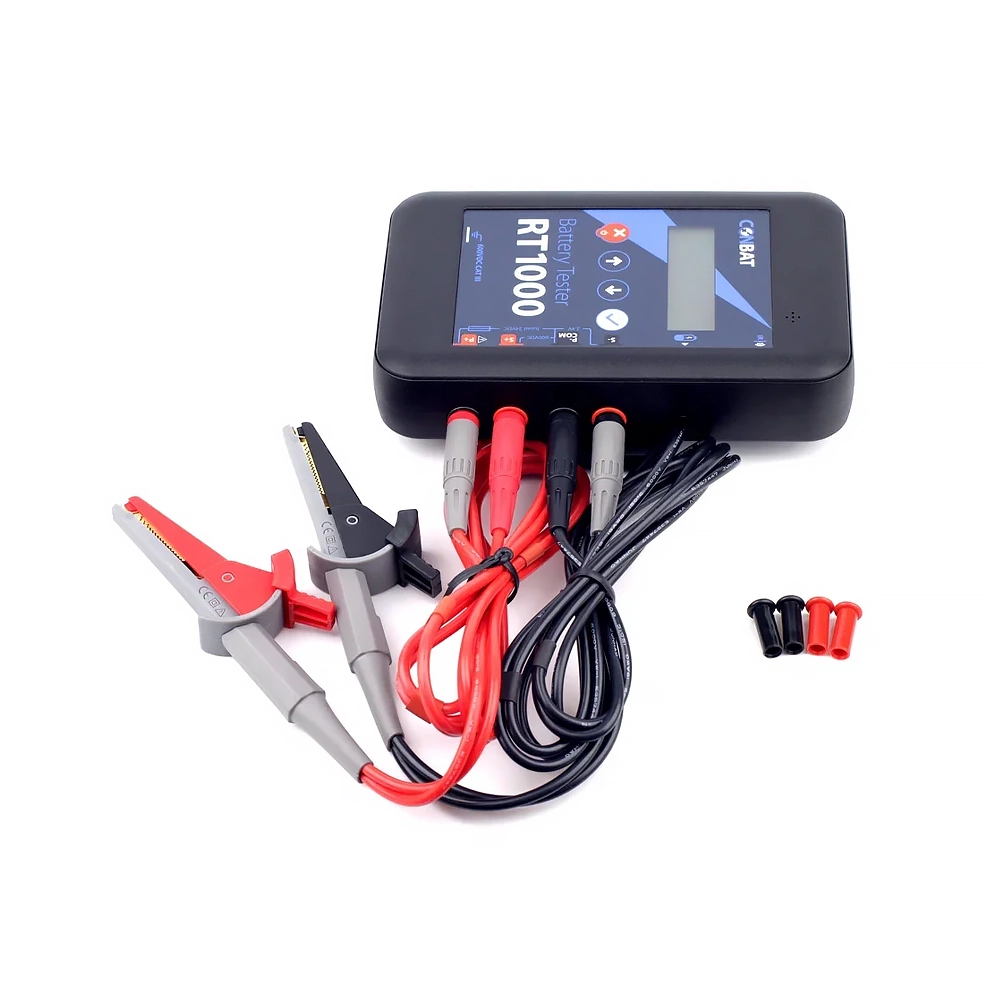

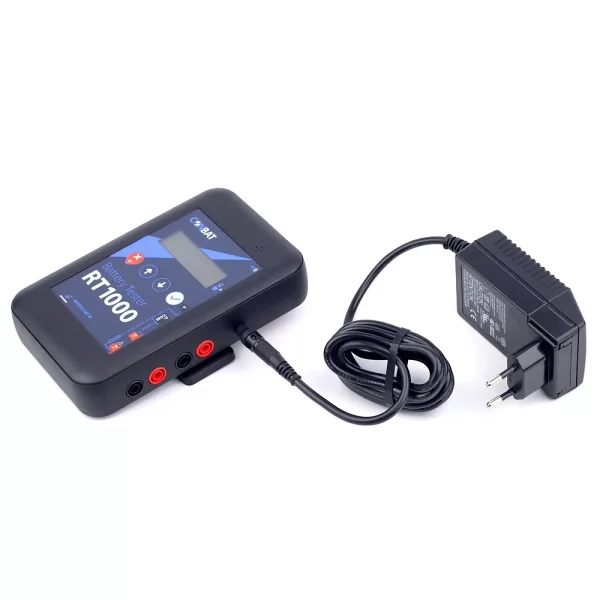

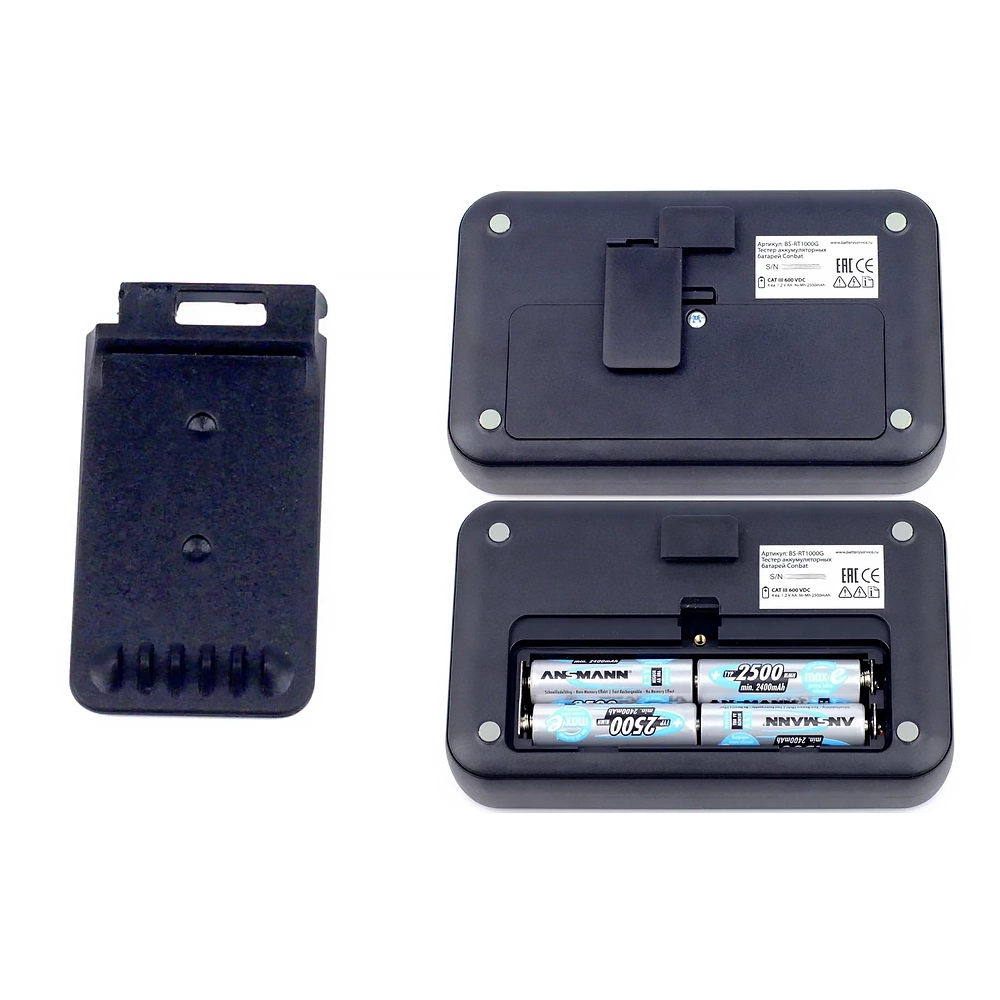

  • BS-RT1000G — Тестер аккумуляторных батарей CONBAT RT1000, 4-х проводные измерительные зажимы, перезаряжаемые аккумуляторные батареи NiMH 1.2В тип АА, зарядное устройство 220В перем. тока, транспортировочный кейс, руководство пользователя

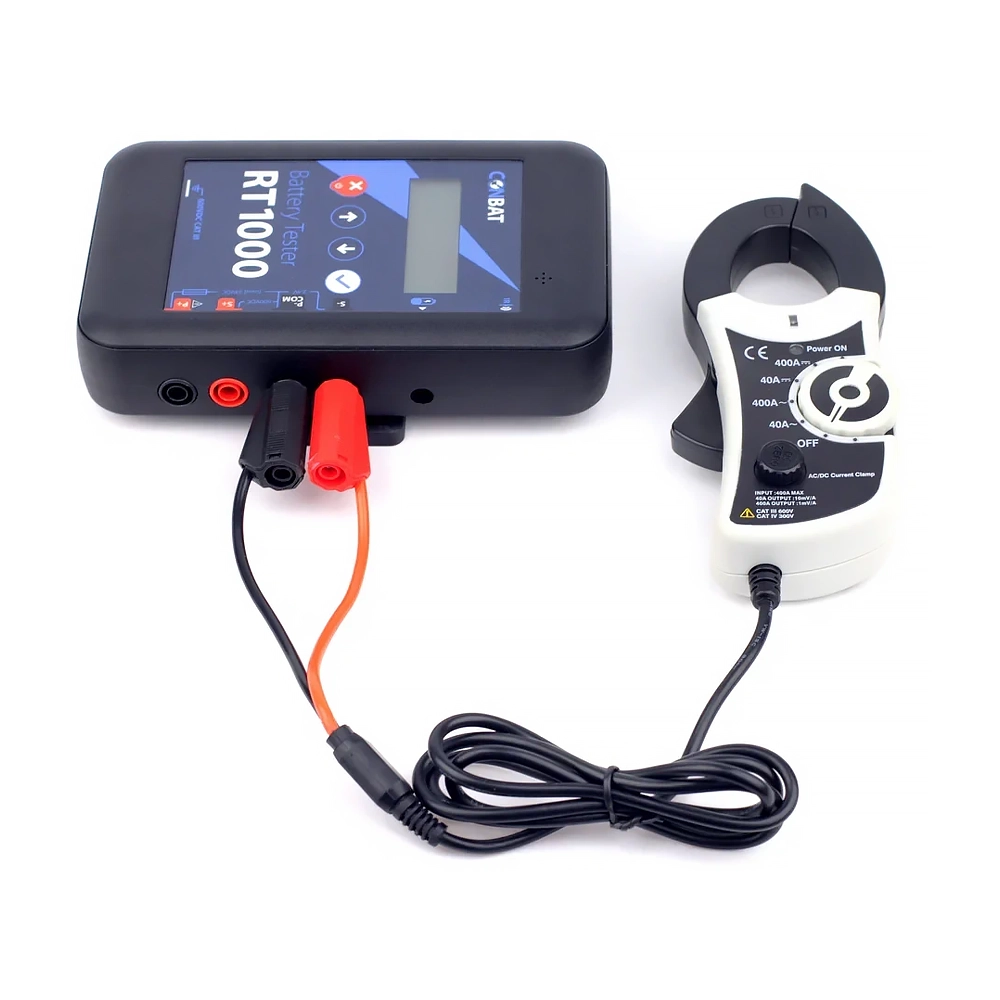

  • BS-RT1000G2 — Тестер аккумуляторных батарей CONBAT RT1000, 4-х проводные измерительные зажимы, перезаряжаемые аккумуляторные батареи NiMH 1.2В тип АА, зарядное устройство 220В перем. тока, транспортировочный кейс, руководство пользователя, 2-х проводные измерительные щупы, проходные разъемы типа «банан» 4мм, инфракрасный адаптер IR-550A, токовые клещи VC-511
  • BS-RT1000G3 — Тестер аккумуляторных батарей CONBAT RT1000, 4-х проводные измерительные зажимы, перезаряжаемые аккумуляторные батареи NiMH 1.2В тип АА, зарядное устройство 220В перем. тока, транспортировочный кейс, руководство пользователя, 2-х проводные измерительные щупы, проходные разъемы типа «банан» 4мм, инфракрасный адаптер IR-550A, токовые клещи VC-511, метки RF-ID (125 кГц), датчик плотности электролита DMA-35, программное обеспечение BatteryWizard Online

Вам также будет интересно…

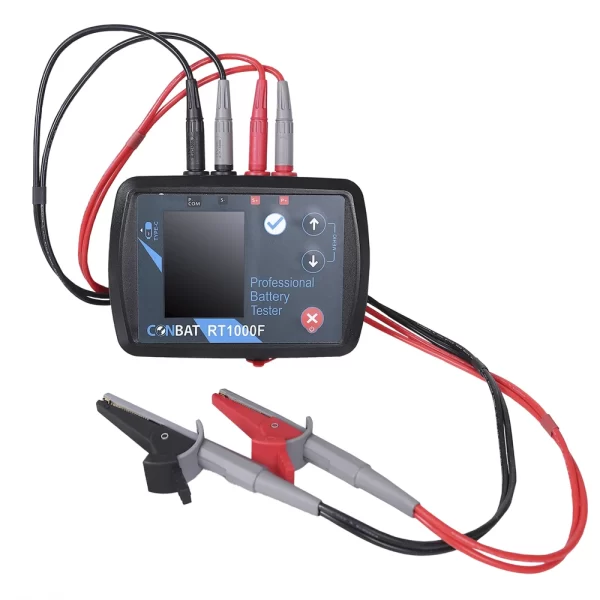

Тестер аккумуляторных батарей CONBAT RT1000F
