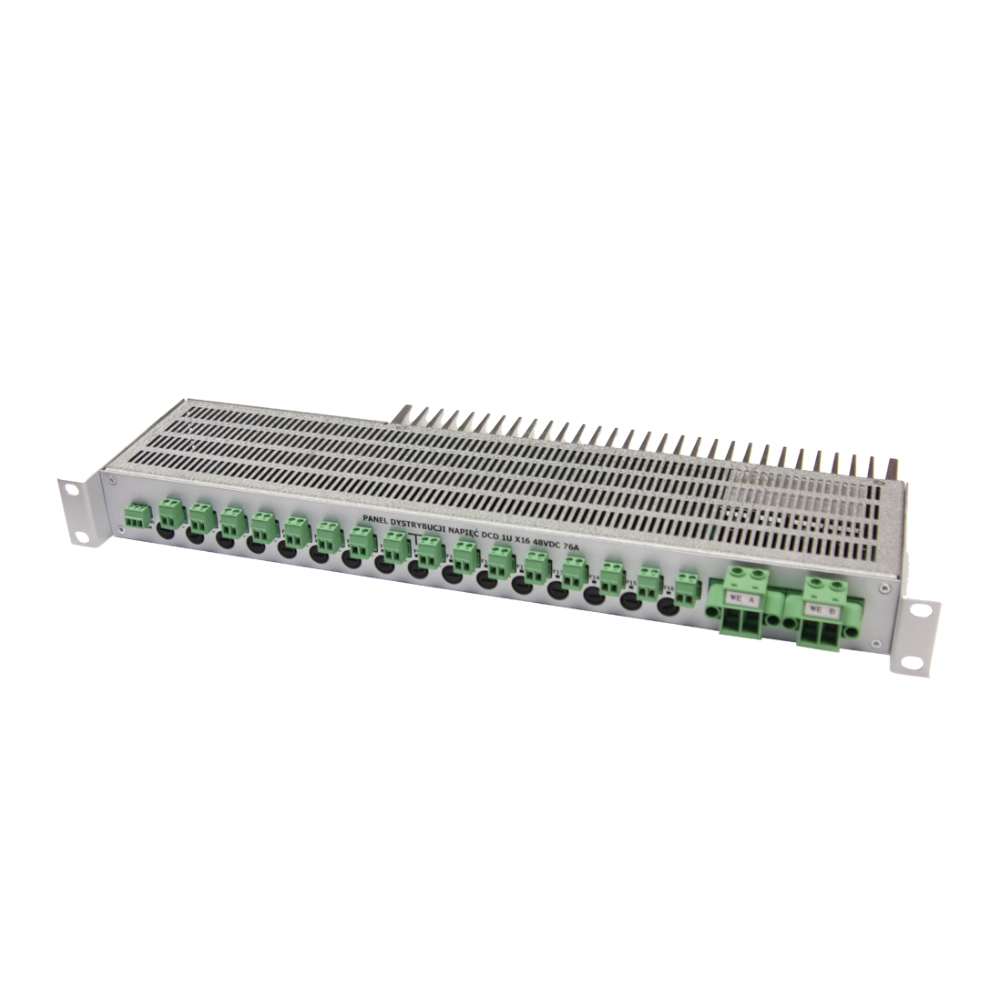

Блок распределения питания 12, 24, 48В пост. тока до 76А АВР-БРП-2-16

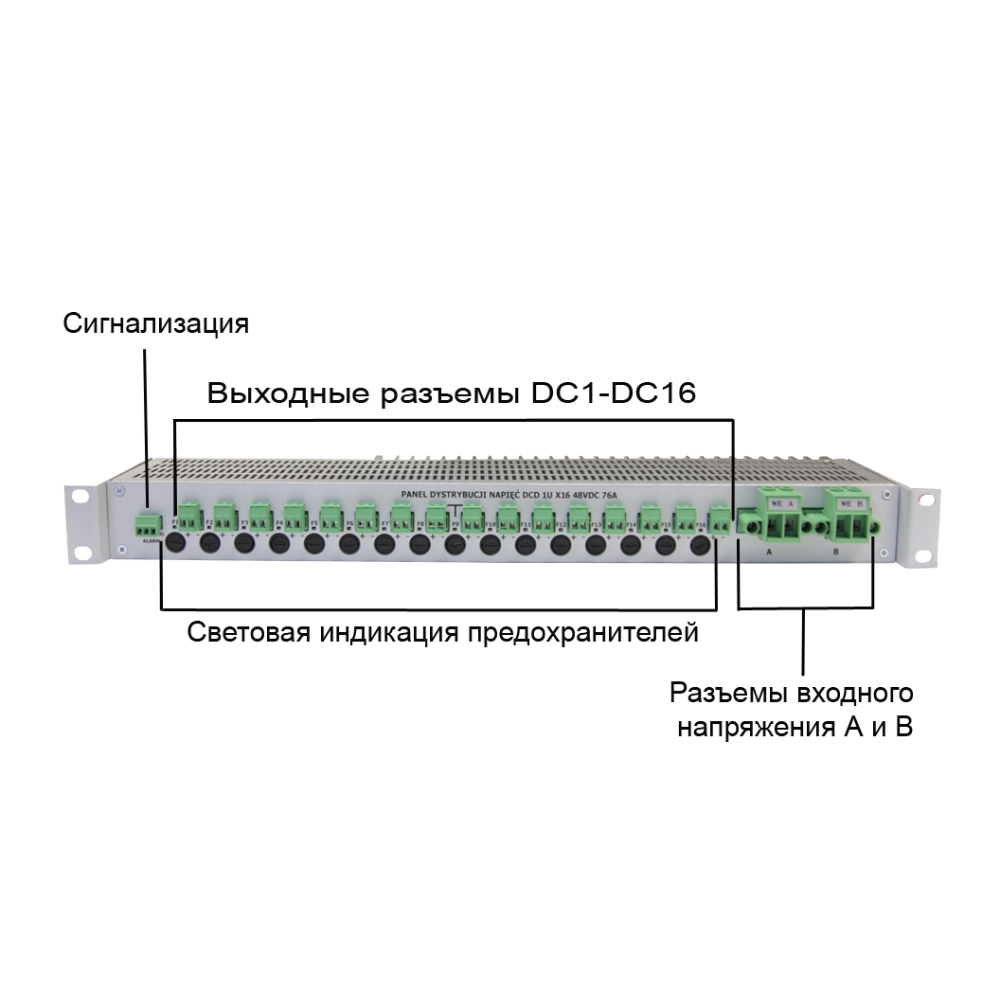

Блок распределения питания 12, 24, 48В пост. тока до 76А АВР-БРП-2-16 — изображение 2
Блок распределения питания 12, 24, 48В пост. тока до 76А АВР-БРП-2-16
Блок распределения питания 12, 24, 48В пост. тока до 76А АВР-БРП-2-16 — изображение 2

Блок распределения питания 12, 24, 48В пост. тока до 76А АВР-БРП-2-16

Блок распределения питания АВР-БРП-2-16 (12/24/48В DC, до 76А) — компактное решение формата 19″ 1U с встроенным АВР на диодах Шоттки для надежного распределения постоянного тока и резервирования питания критически важного оборудования.

  • Рабочее напряжение DC: 48 В (стандарт), 24 В, 12 В (под заказ)
  • Конфигурация входов/выходов: 2 входа питания, 16 выходов с плавкими предохранителями
  • Максимальный ток: до 76 А по входу (до 16 А на один выходной канал)
  • Схема АВР: автоматическое безаварийное резервирование на силовых диодах Шоттки
  • Сигнализация и мониторинг: светодиодная индикация состояния каналов и релейный выход («сухой контакт» NO/NC)
  • Форм-фактор: 19″ 1U, металлический корпус из оцинкованной стали 1,25 мм
Артикул: АВР-БРП-2-16 Категории: ,
Описание

Блок автоматического ввода резерва и распределения питания АВР-БРП-2-16 — Назначение и функционал

Блок автоматического ввода резерва и распределения питания постоянного тока АВР-БРП-2-16 (до 76 А) предназначен для решения задач безопасного подключения большого количества потребителей постоянного тока с рабочим напряжением 12 В, 24 В или 48 В DC. Устройство незаменимо на объектах, где отсутствуют свободные автоматы в штатных электропитательных установках (ЭПУ) или требуется обеспечить бесперебойное питание ответственной нагрузки от двух независимых источников.

Главной технологической особенностью блока является встроенный модуль АВР на силовых диодах Шоттки, связывающий 2 независимых входа питания. В случае проседания или отключения основного ввода устройство мгновенно переключает питание на резервный источник без прорыва или просадки напряжения на 16 выходных линиях.

Ключевые преимущества блока АВР-БРП-2-16

  • Автоматический ввод резерва (АВР): развязка входов на диодах Шоттки гарантирует мгновенный переход на резервный ввод DC без прерывания работы оборудования.
  • 16 защищенных выходов: селективная защита каждого канала индивидуальными плавкими предохранителями номиналом от 6,3 А до 16 А (в комплекте).
  • Высокая нагрузочная способность: суммарный входной ток блока составляет до 76 А, а максимальный ток на один выходной канал — до 16 А.
  • Двухуровневая сигнализация: светодиодные индикаторы наличия входного напряжения и аварии каждого канала, а также общий релейный выход («сухой контакт» NO/NC) для передачи сигналов в систему мониторинга.
  • Прочный корпус 19″ 1U: выполнен из оцинкованной стали толщиной 1,25 мм, обеспечивая жесткость конструкции, долговечность и стойкость к коррозии. Подходит для установки в закрытых серверных стойках и уличных шкафах.

Сферы применения

  • Телекоммуникации и связь: резервирование и распределение питания базовых станций, коммутаторов и оптических кроссов.
  • Широкополосный доступ (ШПД): обеспечение бесперебойного электропитания -48 В на узлах доступа сетевых операторов.
  • ЦОД и серверные инфраструктуры: безопасное подключение критически важных серверов и сетевых контроллеров.
  • Промышленные климатические шкафы: эксплуатация в составе контейнеров связи и термошкафов при температурах от -33 °C до +45 °C.

Модификации и артикулы для заказа (Серия АВР-БРП-2-16)

Блок АВР-БРП-2-16 поставляется в различных модификациях в зависимости от рабочего напряжения постоянного тока и конфигурации входов:

№ п/п Артикул Модель Напряжение / Конфигурация Макс. ток
1 АВР-БРП-2-16-48 АВР-БРП-2-16 Номинальное напряжение 48 В DC (стандартное исполнение, 2 входа на все 16 выходов) 76 А
2 АВР-БРП-2-16-24 АВР-БРП-2-16 Номинальное напряжение 24 В DC (исполнение под заказ) 76 А
3 АВР-БРП-2-16-12 АВР-БРП-2-16 Номинальное напряжение 12 В DC (исполнение под заказ) 76 А
4 АВР-БРП-2-16-SEP АВР-БРП-2-16 Раздельная схема входов: Вход 1 запитывает выходы 1–8, Вход 2 — выходы 9–16 76 А
Вес 2 кг
Габариты 48,3 × 14,7 × 4,4 см
Тип тока

DC (Постоянный ток)
Напряжение питания, В

48 В (12 В / 24 В)
Максимальный ток нагрузки, А

76
Количество входов питания

2 входа
Количество выходов (каналов)

16
Максимальный ток на 1 выход, А

16
АВР блок выбора линии питания

Да
Защита цепей питания 48V (защита от молнии)

Нет
Монтажная высота, мм

19" 1U
Максимальное сечение выходного кабеля, мм²

2.5
Потеря мощности (собственное потребление), Вт

70
Класс защиты IP

20
Размеры изделия (ДхШхВ), мм:

Вес без упаковки, кг

2
