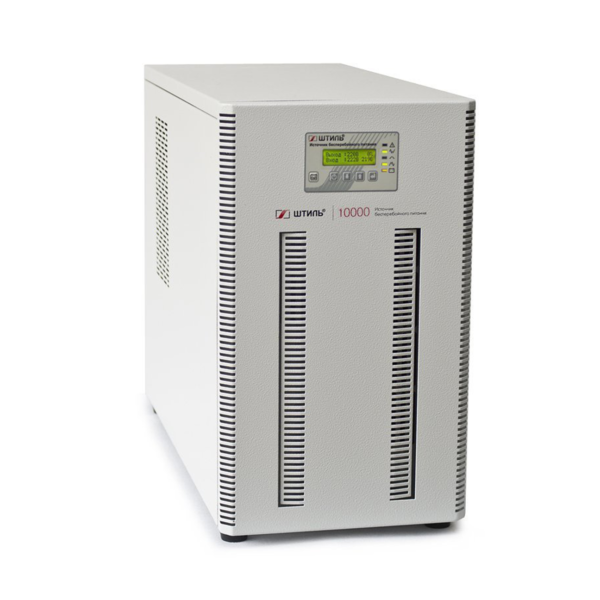

Источник бесперебойного питания Штиль (ИБП) ST1110L 10000

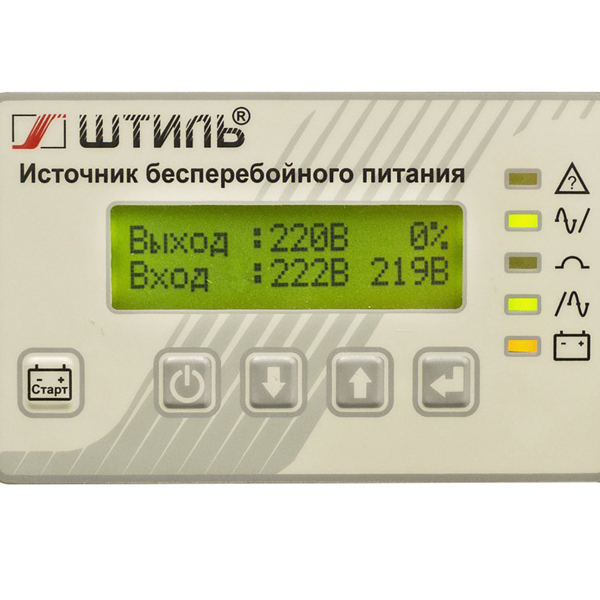

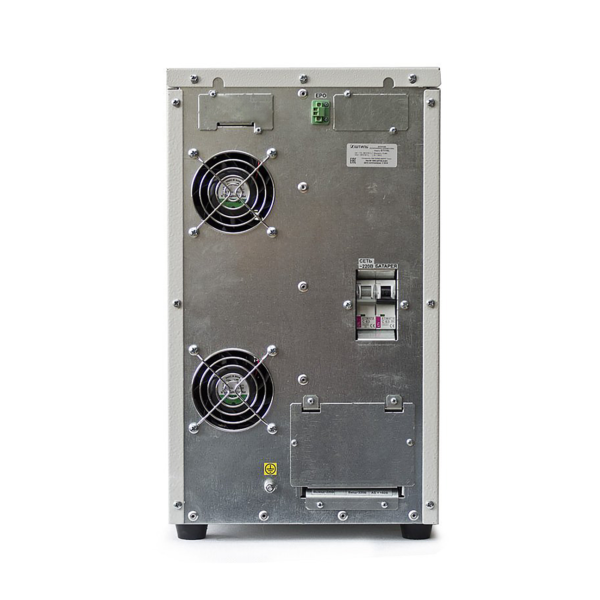

Онлайн ИБП ST1110L используются для обеспечения бесперебойной работы и индивидуальной/групповой защиты от нестабильного сетевого напряжения однофазных электроприборов суммарной мощностью 10 кВА /8 кВт, например:газовых и водонагревательных котлов и вспомогательного оборудования;аудиооборудования и видеотехники;серверных комнат и небольших дата-центров;сетевого оборудования;охранной и аварийной сигнализации;систем видеонаблюдения.Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1110L отлично функционирует в связке с дизельгенераторными установками.ST1110L – это ИБП топологии онлайн с высокочастотным двойным преобразованием электроэнергии, благодаря которому устройство позволяет:стабилизировать входное напряжение в широком диапазоне (90-310 В) без перехода в автономный режиммоментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряженияпитать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).Устройство охлаждается с помощью двух малошумных вентиляторов с интеллектуальным принципом работы.Панель управленияКонтроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:«Состояние» – оповещает о режиме работы устройства;«Сеть» – оповещает о состоянии сети;«Байпас» – оповещает о переходе на байпас/ЭКО-режим;«Инвертор» – оповещает о работе инвертора;«Батарея» – показывает состояние батарей.Информация на дисплее:значение входного и выходного напряжения;процент загрузки ИБП;значение напряжения батарей и их состояние;активная и полная мощность нагрузки;аварии с указанием их причин.С помощью панели управления можно выполнить три теста АБ:10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».Установка и подключениеИБП предназначен для напольной установки (tower) на любой ровной горизонтальной поверхности.Для подключения нагрузки и соединения с входной сетью применяются клеммные колодки, расположенные на задней панели устройства в специальном закрытом отсеке.Автономная работаДля обеспечения автономной работы нагрузки ST1110L имеет встроенное зарядное устройство (ток 4 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 1 ч или 1,5 ч соответственно (при 100% нагрузке).Установка АБ осуществляется в специальные батарейные модули или стеллажи.В ST1110L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Защита

ST1110SL укомплектован электронной защитой от:

перегрузки по выходу;
короткого замыкания;
внутреннего перегрева.

После устранения причины включения электронной защиты устройство самостоятельно перезапускается.

Кроме того, ИБП имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от любых неисправностей (при их возникновении устройство отключает нагрузку или переводит её питание через байпас на сеть).

Средства мониторингаДля осуществления локального/удаленного мониторинга работы ИБП ST1110L необходимо установить несколько плат расширения, которые могут содержать следующие интерфейсы:RS-232 (протокол Megatec);RS-485 (протоколы Modbus RTU/Штиль);USB и mini-USB;Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);«сухие» контакты.Работу ИБП с установленной платой можно контролировать через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки и приобретаются отдельно.
