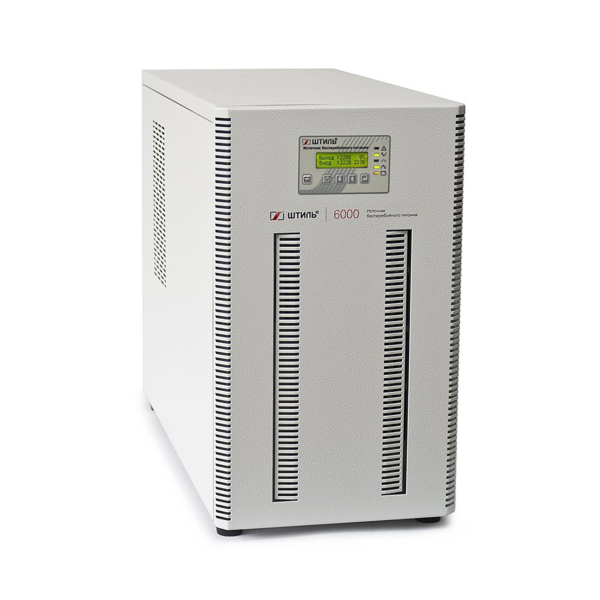

Онлайн ИБП ST1106L предназначен для организации бесперебойной работы и индивидуальной/групповой защиты от перепадов напряжения однофазной нагрузки бытового или коммерческого применения суммарной мощностью 6 кВА /5,4 кВт, например:газовых и водонагревательных котлов, циркуляционных насосов и другого отопительного оборудования;аудиооборудования и видеотехники;серверов, серверных стоек и небольших ЦОД;компьютерных залов и сетевого оборудования;охранной и аварийной сигнализации, систем пожаротушения и видеонаблюдения.Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1106L отлично функционирует в связке с дизельгенераторными установками.ST1106L – это источник бесперебойного питания топологии онлайн с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:стабилизировать входное напряжение в широком диапазоне (90-310 В) без перехода в автономный режим;моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.Установка и подключениеИБП имеет напольное исполнение (tower). Его можно установить на любой ровной горизонтальной поверхности.Для подключения нагрузки и обеспечения электропитания используются клеммные колодки, которые располагаются в закрытом отсеке на задней панели устройства.Автономная работаДля обеспечения автономной работы нагрузки ST1106L имеет встроенное зарядное устройство (ток 4 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 3 ч соответственно (при 100% нагрузке).Установка АБ осуществляется в специальные батарейные модули или стеллажи.В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).Кроме того, модель обладает специальными алгоритмами, позволяющими:отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);заранее уведомить пользователя об износе АБ;точно прогнозировать время автономии при текущей нагрузке.Панель управленияКонтроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:«Состояние» – оповещает о режиме работы устройства;«Сеть» – оповещает о состоянии сети;«Байпас» – оповещает о переходе на байпас/ЭКО-режим;«Инвертор» – оповещает о работе инвертора;«Батарея» – показывает состояние батарей.Информация на ЖК-дисплее:значение входного и выходного напряжения;процент загрузки ИБП;значение напряжения батарей и их состояние;активная и полная мощность нагрузки;аварии с указанием их причин.С помощью панели управления можно выполнить три теста АБ:10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST1106L имеет встроенную электронную защиту от:
перегрузки по выходу;
короткого замыкания;
внутреннего перегрева.
После устранения причины срабатывания защиты ИБП автоматически восстанавливает свою работу.
Кроме того, ST1106L обладает встроенной защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от любых неисправностей (при её включении нагрузка обесточивается или через встроенный байпас переключается на питание от сети).

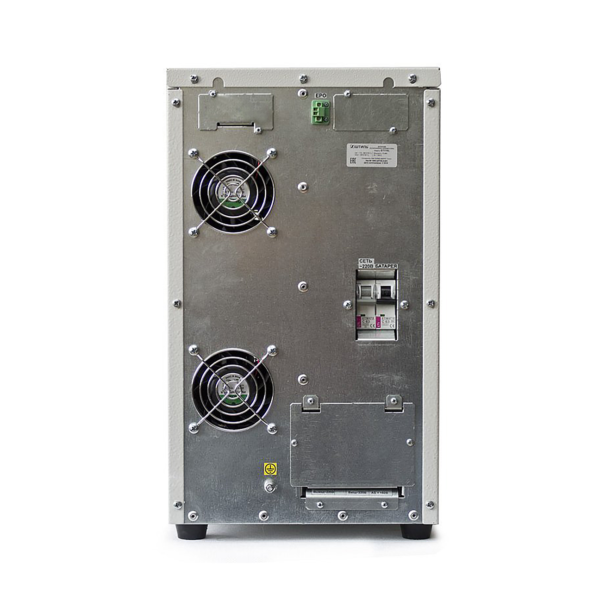

Средства мониторингаST1106L имеет функционал, позволяющий выполнять локальный/удаленный мониторинг работы. На задней панели устройства предусмотрено два слота для установки плат мониторинга со следующими интерфейсами:RS-232 (протокол Megatec);RS-485 (протоколы Modbus RTU/Штиль);USB и mini-USB;Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);«сухие» контакты.Контроль и отслеживание работы источника питания с установленной платой можно выполнять через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки, они приобретаются отдельно.
